Spinkler Sistemleri / Spinkler Systems

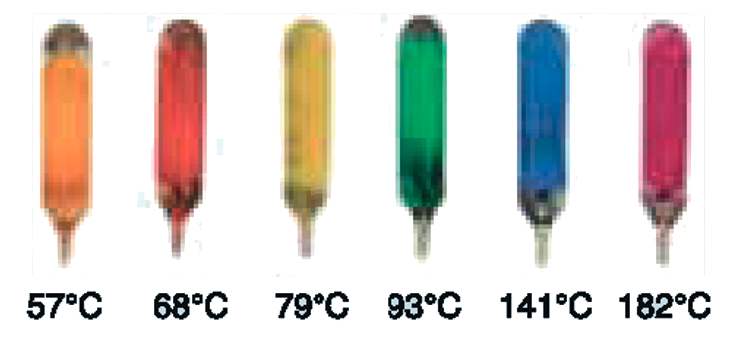

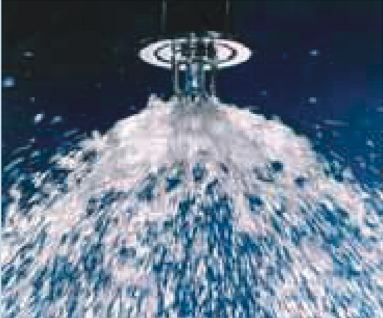

Sprinkler Hakkında Sprinkler Sistemlerinde kullanılan sprinkler, belirlenmiş sıcaklık değerinde açılarak, yine belirlenmiş şekil ve karakteristiğe uygun suyun dağıtımını yaparak, korunan alana ulaşılmasını sağlayan sıcaklığa duyarlı mekanik başlıklardır. 1/2" , 3/4", 1" ölçülerinde, Pirinç, Kromajlı ve Beyaz renklerde imal edilir. Sıcaklık değerleri 57, 68, 79, 93, 141 ve 182 C dir.
About Sprinklers
Sprinklers used in Sprinkler Systems are heat-sensitive mechanical heads that open at predetermined heat levels and sprays water in specific patterns and characteristics to extinguish a fire in the protected area. They are manufactured in sizes 1/2", 3/4", 1" and in Brass, Chrome and White color. Temperature values are 57, 68, 79, 93, 141 and 182 C degrees.

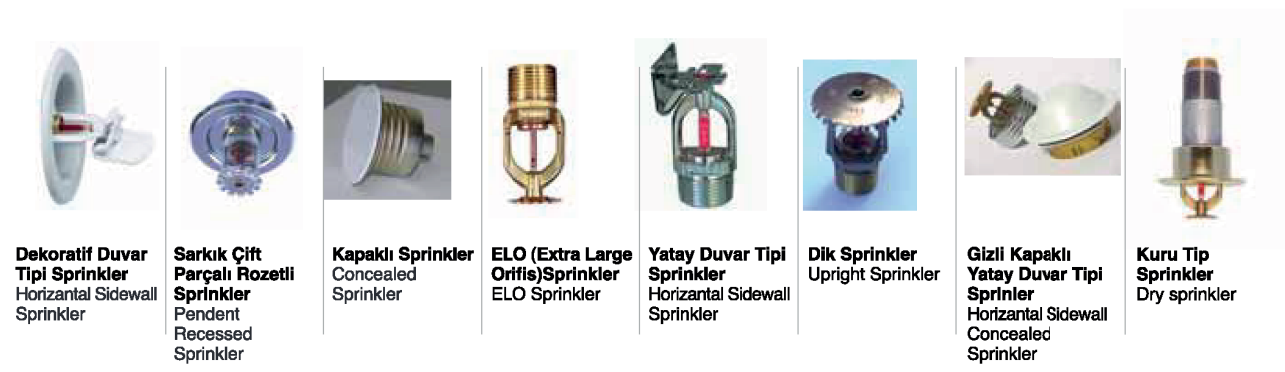

Sprinkler Türleri / Types of Sprinklers
söndürme özelliklerini yukarı doğru monte edilmesi durumunda
sağlayan sprinkler türüdür.
1/2" , 3/4”,1”- UL Listeli,FM onaylı

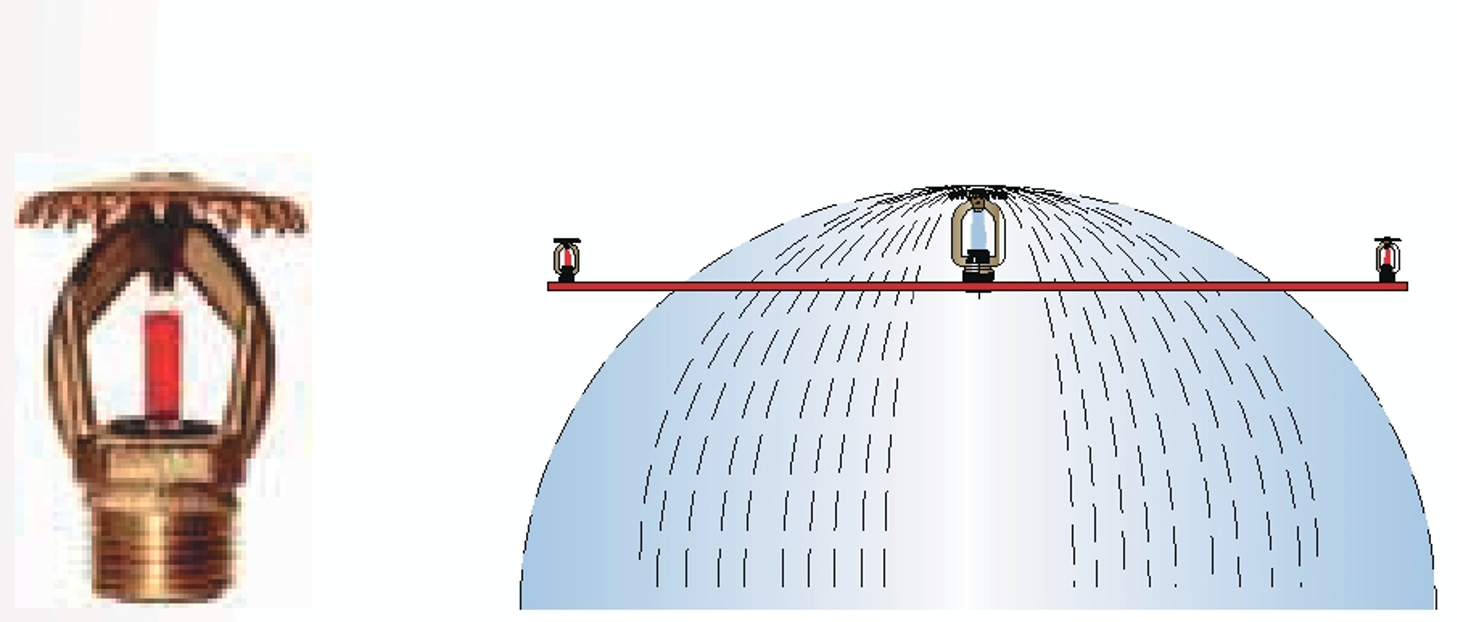

Upright Sprinkler: Sprinkler type that has upright installation
design to achieve its extinguishing properties depending on the
protected area.
1/2" , 3/4” ,1” - UL Listed, FM Approved
söndürme özelliklerini aşağı doğru monte edilmesi durumunda
sağlayan sprinkler türüdür.
1/2' , 3/4” ,1"- UL Listeli,FM onaylı

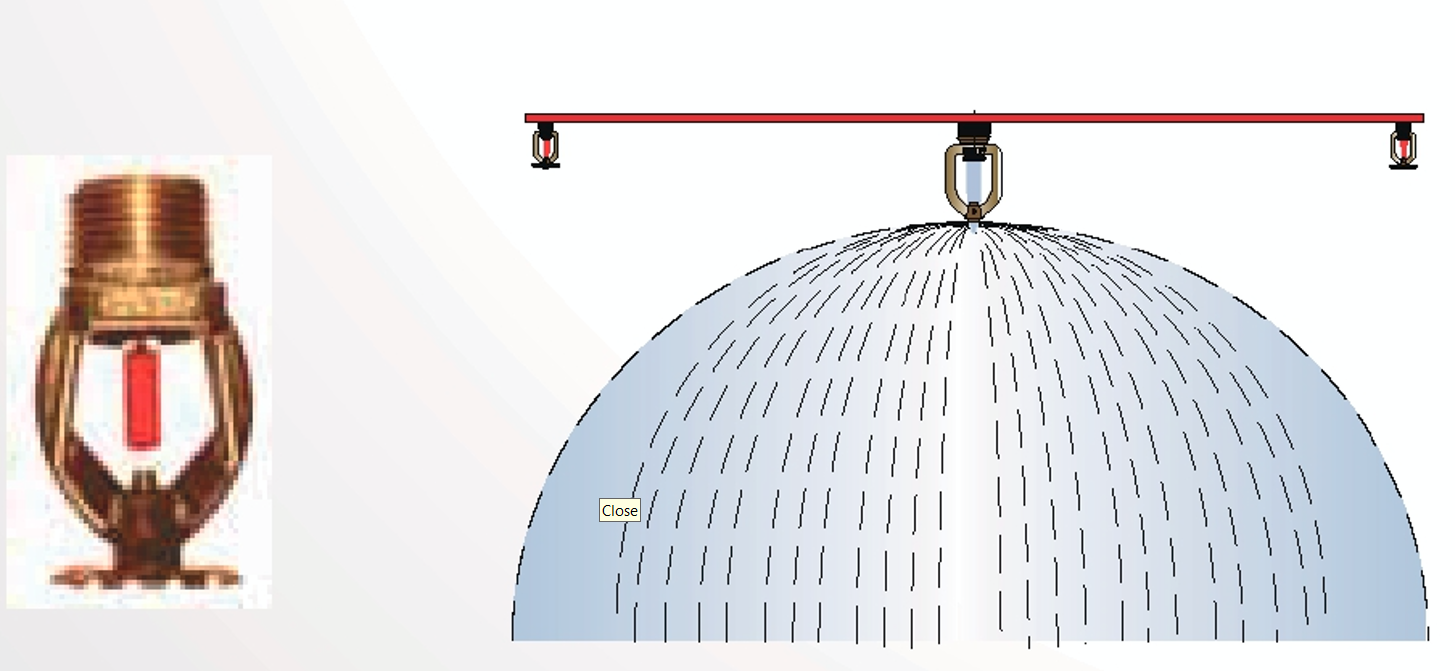

Pendent Sprinkler: Sprinkler type that has downright installation
design to achieve its extinguishing properties depending on the
protected area.
1/2” , 3/4” , 1" UL Listed, FM Approved
özelliklerini duvara dik biçimde monte edilmesi durumunda sağlayan
sprinkler türüdür.
1/2' , 3/4", 1" - UL Listeli,FM onaylı

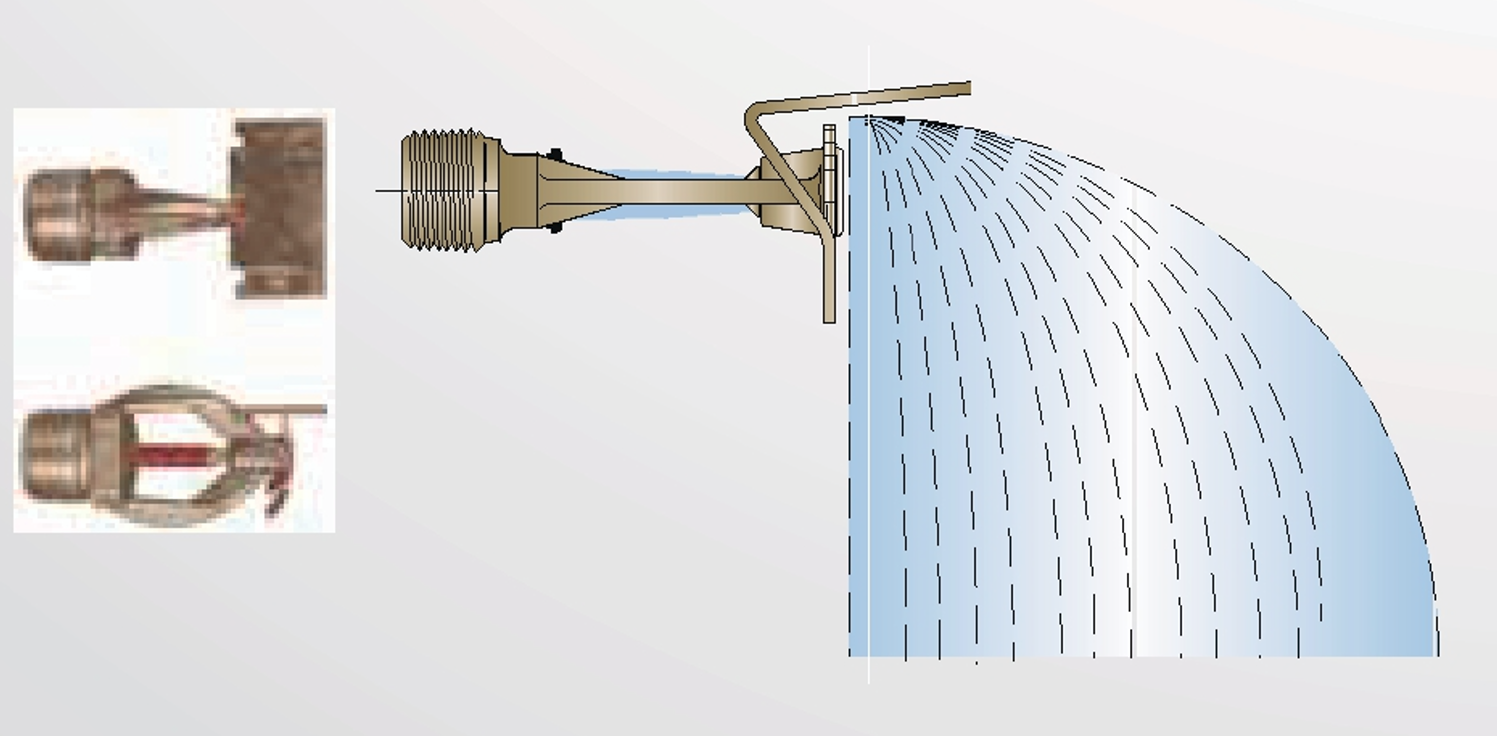

Sidewall Sprinkler: Sprinkler type that is installed on walls with
a right angle to achieve its extinguishing properties depending on
the protected area.
1/2” , 3/4”, 1" - UL Listed, FM Approved
görülen kapak ve iç kısımda bulunan sprinkler parçalarından
oluşur. Sprinklerin bulunduğu ortamdaki sıcaklığa göre kapaktaki
lehimin ergimesi sonucu kapak açılır ve sprinkler devreye girer.
1/2" , 3/4” - UL Listeli,FM onaylı
Recessed Sprinkler: Recessed sprinklers consist of a cover and
other sprinkler parts behind the cover. They are designed for üşe
on suspended ceilings. Cover opens and the sprinkler is activated
as a result of fusing of the solder on the cover depending on the
ambient temperature. 1/2" , 3/4” - UL Listed, FM Approved
Sprinkler başlıklarını ve cam tüpü korumak için kullanılır.
Cage Protected Sprinkler
Used for protecting the sprinkler heads and glass bulbs.
aktive olduğunu elektriksel ve mekanik olarak haber veren ve
çek valf vazifesi gören, üzerinde sistemin test ve tahliye edilmesini
sağlayan aksesuarlar bulunan, UL listeli, FM onaylı özel vana
setleri.

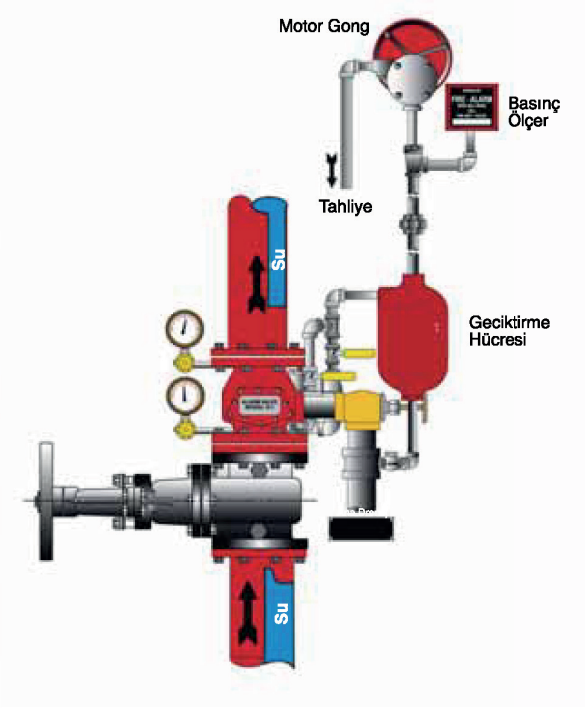

Wet Alarm Valve: UL Listed, FM approved special valve sets
used in wet-pipe sprinkler systems, which gives electrical and
mechanical alarm upon system activation and also functions
as a check valve. It comes complete with all accessories required
for testing and discharging the system.

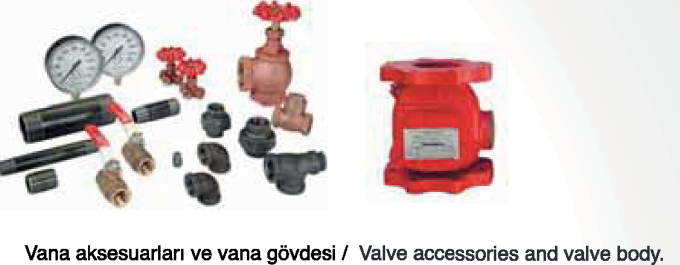

Islak Alarm Vanası Seti / Wet Alarm Valve Set
aktive olduğunu elektriksel ve mekanik olarak haber veren ve
çek valf vazifesi gören, üzerinde sistemin test ve tahliye edilmesini
sağlayan aksesuarlar bulunan, UL listeli, FM onaylı özel vana
setleri. Kuru borulu sprinkler sistemleri, ıslak borulu sistemlerin
kullanılamadığı düşük sıcaklıktaki mahallerde kulanılabilir. Ancak
kuru boru sisteminin girişindeki valf kısmı ısıtılan mahallere
konulmalıdır.

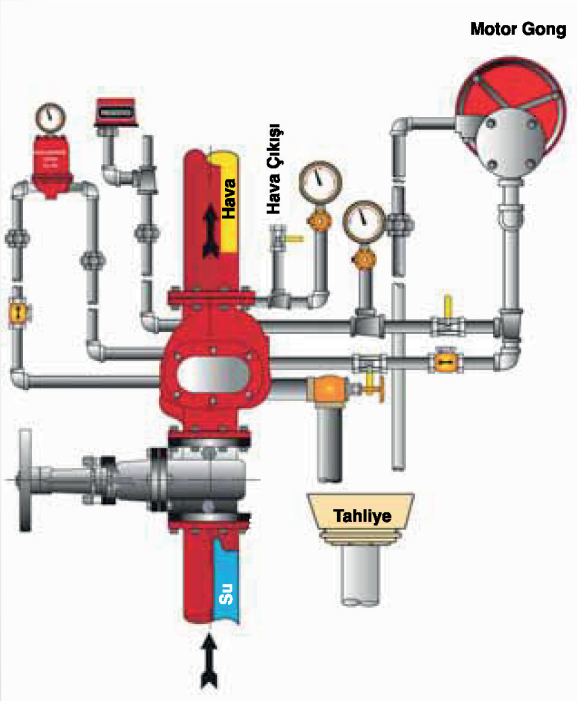

Dry Alarm Valve: UL Listed, FM approved special valve sets
used in dry-pipe sprinkler systems, which gives electrical and
mechanical alarm upon system activation and also functions as
a check valve. it comes complete with ali accessories required
for testing and discharging the system.
Dry-pipe sprinkler systems can be used in Iow-temperature areas
where wet-pipe systems cannot be used. However, the inlet valve
section of dry-pipe systems must be installed in heated places.

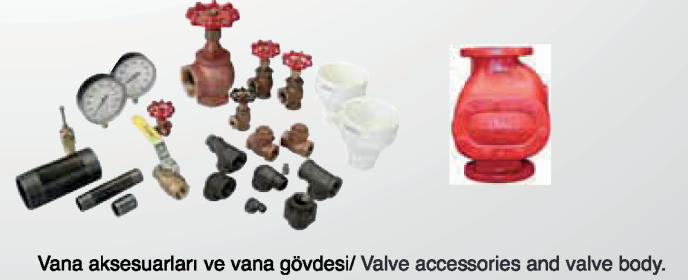

Kuru Alarm Vanası Seti / Dry Alarm Valve Set
sahip olan Deluge-Baskın sistemde hızlı bir şekilde genişleyen yangınların
kontrol altına alınmasında kısa sürede bol miktarda suyun gereksinim
duyulduğu mahallerde kullanılırlar.
Deluge Valve: Deluge valves have similar structure in wet and dry pipe
systems. They are used in places where abundant amounts of water are
required for controlling fast developing fires.
Deluge Baskın) Vana Seti / Deluge Valve Set:
kontrol etmek için kullanılır
Flow Switch: Used for controlling flow
of water in the system.
bir gecikme ile ulaşmasını sağlamak için kullanılır. Vana
Gövdesine monte edilerek, şebekeden gelen
dalgalanmalara karşı yanlış alarm verilmesini önlemek
için kullanılır.
Retarding Chamber: it is üşed for delaying the time for
the fluid to reach the space to be protected. It is installed
on the valve body and used for prevention of false alarms
due to fluctuations in the system.
havanın hızını ayarlamak için kullanılır.
Accelerator Valve: Used for adjusting the
speed of air in the system.
Pressure Switch: Used for monitoring the system and generating early waming alarms.
Butterfly Valve: UL-Iisted, FM approved valves with or without monitoring switch used for opening/closing the systems or creating branch lines on the installation.
Rising Stem Valve: UL-Iisted, FM approved special valves üşed for opening/closing functions at critical points of installation.
Valve Monitoring Switch: Used for monitoring the interventions through he valve and generating alarms.

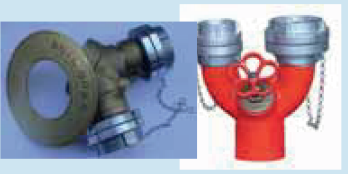

Fire Brigade Coupling: Used for enabling fire brigade to supply water to the fire extinguishing installation within a building when required.

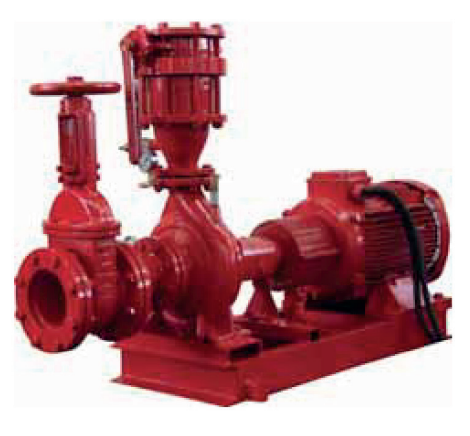

Sprinkler, Hidrant ve Yangın dolabı tesisatları için kullanılan yangınla mücadele amaçlı hidrofor sistemlerimizdir. NFPA — 20, UL Listeli ve FM Onaylı, uygun jokey pompa entegrasyonlu, otomatik test ve alarmlı, otomasyon merkezi ile iletişimli, kontrol panoları ile birlikte, tek ve sistem bazında tasarlanmaktadır.
Binalann Yangından Korunması Hakkında Yönetmelik'te yangın pompalannın özellikleri aşağıdaki madde ile belirlenmiştir:
Madde 93- Yangın Pompaları: Sulu söndürme sistemlerine basınçlı su sağlayan, anma debi ve anma basınç değeri ile ifade edilen pompalardır. Pompalar, kapalı vana (sıfır debi) basma yüksekliği anma basma yüksekliği değerinin en fazla %140 kadar olmalı ve %150 debideki basma yüksekliği, anma basma yüksekliğinin %65 inden daha küçük olmamalıdır. Bu tür pompalar, istenen basınç değerini karşılamak koşuluyla, anma debi değerlerınin %130'u kapasitedeki sistem talepleri için kullanılabilir. Sistemde bir pompa kullanılması halinde aynı kapasitede yedek pompa olmalıdır. Birden fazla pompa olması halinde toplam kapasitenin en az %50'si yedeklenmek şartıyla yeterli sayıda yedek pompa kullanılacaktır. Pompanın çevrilmesi elektrik motoru yanı sıra içten yanmalı motorlar veya türbinler ile olabilir. Yedek dizel pompa kullanılmadığı takdirde yangın pompalarının enerji beslemesi güvenilir kaynaktan sağlanarak, yapının genel elektrik sisteminden bağımsız beslenecektir.
Regulations on Protection of Buildlngs Against Fires stipulate the following specifications for fire pumps:
Article 93- Fire Pumps: Pumps supplying pressurized water to water-based fire extinguishing systems and defined with nominal flow rate and nominal pressure value. Total head of the pumps with closed valve (zero flow rate) must be maximum 140% of the nominal total head value, and the total head at 150% flow rate must not be leşs than 65% of the nominal total head. This type of pumps can be used for system requirements of 130% of nominal flow rate values, provided they meet the required pressure values. in case only one pump is to be used in a system, a standby pump of the same capacity must be installed. In case more than one pump is to be used, sufficient number of standby pumps must be provided, on condition that minimum 50% of the total capacity is backed up. Fire pumps may be electrically driven, or driven by internal combustion engines or turbines. in case a standby diesel pump is not used, power supply to fire pumps must be from a reliable source, independent from the general power installation of the building.

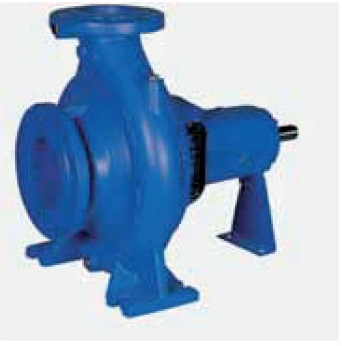

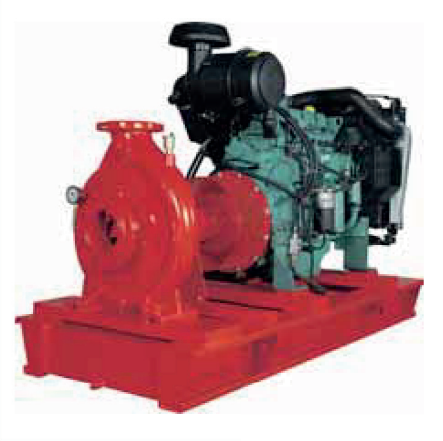

Uçtan Emişli

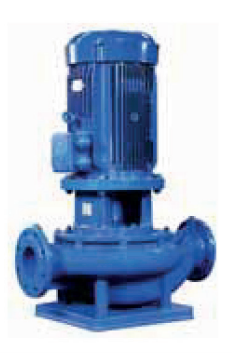

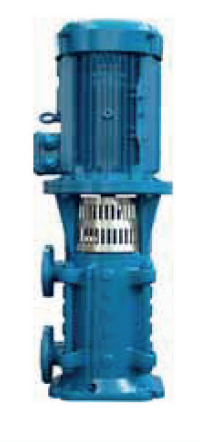

Dikey Hat Tipi

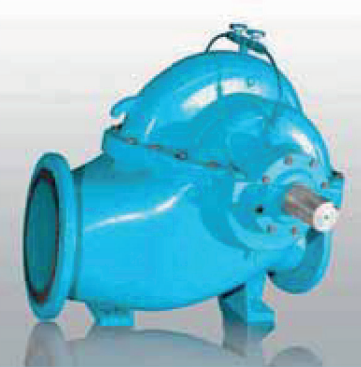

Yatay Bölünebilir Gövdeli© 2020 Demiralp Yangın Tüm Hakları Saklıdır.
